Bottom Entry Mixer vs Side Entry Mixer: Which One Should You Choose?
빠른 비교: 하단 입구 믹서 대 사이드 엔트리 믹서
A 하단 입구 믹서 일반적으로 공정이 중소형 용기에서 부드럽고 낮은 전단 혼합이 필요한 경우, 특히 유제품 가공, 화장품 제제 및 생명공학 배치와 같이 위생적인 설계와 손쉬운 세척이 중요한 경우 더 강력한 옵션입니다. 측면 입구 믹서는 일반적으로 대형 저장 탱크 및 대량 액체 용기에 더 적합합니다. 여기서 장치는 바닥 근처의 탱크 측벽을 통해 장착되어 탱크 지붕을 열지 않고도 고형물을 부유 상태로 유지하고 대량을 혼합할 수 있습니다. 올바른 선택은 탱크 크기, 제품 점도, 위생 요구 사항 및 서비스를 위해 용기에 접근하는 방법에 따라 달라집니다.
설계 세부 사항을 자세히 살펴보기 전에 각 구성이 일상적인 공장 운영에 적합한 경우에 대한 간략한 요약은 다음과 같습니다.
- 선택하세요 하단 입구 믹서 자주 청소하거나 위생적으로 취급해야 하는 용기의 저점도에서 중간 점도 액체용.
- 선택하세요 side entry mixer for large diameter storage tanks where top access is limited or impractical.
- 구성을 마무리하기 전에 탱크 바닥 공간, 헤드룸 및 씰 유지 관리 접근을 고려하십시오.
- 두 구성 모두 고형물을 부유 상태로 유지하는 데 도움이 될 수 있지만 이상적인 임펠러와 장착 각도는 특정 배치 및 탱크 형상에 따라 다릅니다.

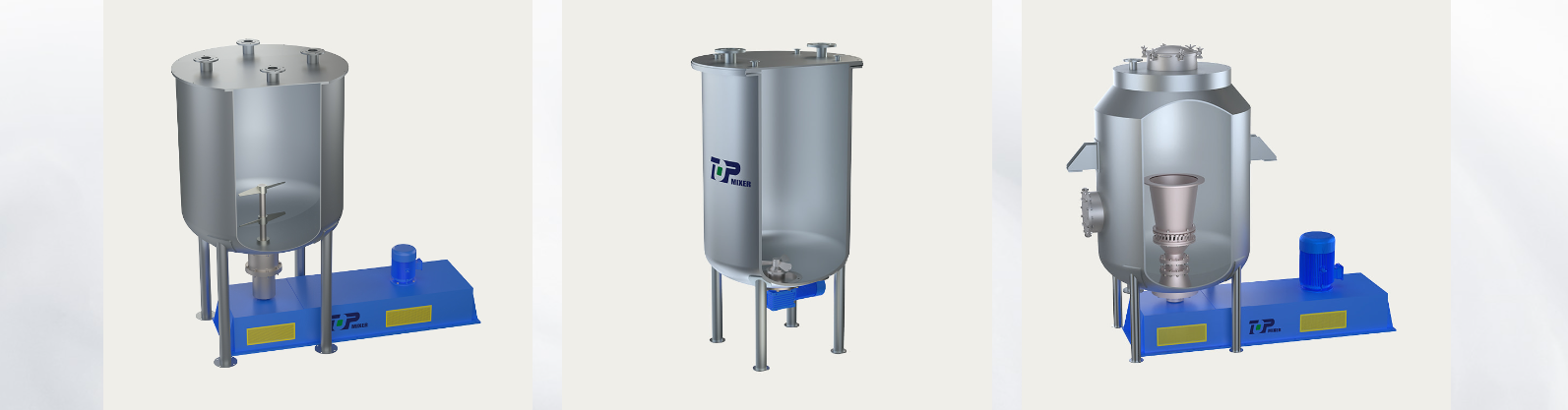

하단 입구 믹서 란 무엇입니까? ( 하단 공급 믹서 ) 및 작동 방식
A 하단 입구 믹서 하단 입구 교반기 또는 하단 장착 믹서라고도 불리는 는 상단 덮개나 측벽이 아닌 탱크 바닥을 통해 설치됩니다. 모터와 메카니컬 씰 어셈블리는 탱크 바닥 아래 또는 직접 위치하여 임펠러가 베이스 근처에서 회전하는 용기로 연장되는 비교적 짧은 샤프트에 연결됩니다. 샤프트 길이가 일반적인 상단 입구 배열보다 짧기 때문에 하단 입구 믹서 구성은 연속 작동 중에 샤프트와 베어링의 굽힘 하중과 진동을 줄이는 경향이 있습니다.
임펠러가 탱크 바닥에서 직접 재료를 끌어 올려 순환시키기 때문에 일부 공정 엔지니어는 이 장비를 다음과 같이 지칭하기도 합니다. 하단 공급 믹서 , 혼합 작업이 용기 바닥에서 표면을 향해 배치를 효과적으로 공급하고 재분배하기 때문입니다. 연속 또는 반연속 작동에서 하단 장착형 교반기 구성은 임펠러를 용기 바닥에 가깝게 유지하여 침전이 발생할 가능성이 가장 높은 탱크 바닥 근처에서 일관된 혼합을 지원합니다.
일반적인 하단 입구 믹서 구성 요소
- 탱크 바닥 아래에 장착된 직접 구동 또는 기어 감속 모터
- 샤프트가 탱크를 관통하는 지점의 기계적 밀봉 하우징
- 모터를 임펠러에 연결하는 짧은 구동축
- 부드러운 혼합 또는 가벼운 고체 현탁을 위해 설계된 저전단 임펠러
- 어셈블리를 탱크 바닥에 고정하는 장착 플랜지
이 컴팩트한 배열은 일반적인 이유입니다. 하단 입구 믹서 탱크 주변의 바닥 공간이 제한되어 있고 높은 상단 장착 드라이브 어셈블리가 비현실적인 시설에 선택되었습니다.
사이드 엔트리 믹서란?
측면 입구 믹서는 탱크의 측벽을 통해 장착되며 일반적으로 용기의 바닥 1/3 근처에 위치하며 약간 아래쪽으로 기울어져 임펠러가 탱크 바닥을 가로질러 반대쪽 벽을 따라 위로 흐름을 유도합니다. 이 구성에서는 탱크 지붕이나 바닥을 관통할 필요가 없으며, 이는 측면 입구 믹서가 상단 덮개가 이미 다른 부속품, 게이지 또는 접근 해치에 의해 점유되어 있는 대형 저장 및 혼합 탱크에 널리 사용되는 이유 중 하나입니다.
구동 장치가 탱크 외부 측벽에 위치하기 때문에 일반적으로 용기를 완전히 배수하지 않고도 모터 및 씰에 대한 유지 보수 접근이 가능하며, 이는 배수에 시간이 많이 걸리는 초대형 탱크에 실질적인 이점이 됩니다. 측면 입구 믹서는 일반적으로 소규모 배치 또는 위생 처리 탱크보다는 대형 화학 탱크, 폐수조 및 기타 대용량 용기와 같은 대량 저장 응용 분야와 관련됩니다.
일반적인 사이드 엔트리 믹서 애플리케이션
- 대량 혼합이 필요한 대구경 저장 탱크
- 상부 출입 드라이브를 위해 지붕에 쉽게 접근할 수 없는 탱크
- 넓은 탱크 바닥 면적에 대한 침전 방지가 주요 목표인 응용 분야
- 구동 장치에 대한 외부 유지 관리 접근이 선호되는 선박
하단 입구 믹서와 측면 입구 믹서: 기능 비교표
아래 표에는 각 구성의 일반적인 특성이 요약되어 있습니다. 실제 사양은 탱크 설계, 배치 요구 사항, 장비를 공급하는 제조업체에 따라 다릅니다.
| 특징 | 하단 입구 믹서 | 사이드 엔트리 믹서 |
|---|---|---|
| 장착 위치 | 탱크 바닥을 통해 | 측벽을 통과하여 바닥 근처에 각을 이룸 |
| 일반적인 샤프트 길이 | 짧은 | 짧은 to medium |
| 일반적인 전단 수준 | 낮음 | 낮음 to medium |
| 일반적인 탱크 크기 | 중소형 선박 | 대형부터 초대형까지의 저장 탱크 |
| 청소 액세스 | 종종 간단하며 폐쇄형 시스템을 지원합니다. | 탱크 벽 외부에서 접근 가능 |
| 대표적인 산업 | 유제품, 화장품, 생명공학, 일부 화학물질 탱크 | 대량 저장, 대형 약품 및 수처리 탱크 |
| 일반적인 점도 범위 | 낮음 to medium viscosity | 낮음 to medium viscosity, large volume |
성능 특성 비교
물리적 장착 위치 외에도 두 가지 구성은 여러 실제 프로세스 고려 사항에 비해 성능이 다른 경향이 있습니다. 아래 차트는 일반적으로 논의되는 4가지 요소인 전단 제어, 세척 용이성, 대형 탱크에 대한 적합성 및 전반적인 설치 공간 효율성에 대한 상대적이고 예시적인 비교를 제공합니다.
하단 입구 믹서는 전단 제어 및 세척 용이성 측면에서 좋은 점수를 받는 경향이 있으며, 이는 섬세하고 위생적이거나 전단에 민감한 제제에 선호되는 이유 중 하나입니다. 측면 입구 믹서는 측면 벽 장착이 높은 상단 장착 조립 없이 큰 탱크 직경에 걸쳐 대량 혼합을 지원하기 때문에 대형 탱크 적합성에서 더 나은 점수를 얻는 경향이 있습니다.
하단 입구 믹서 구조 설명
아래 그림은 모터, 씰, 샤프트 및 임펠러가 탱크 바닥과 어떻게 관련되는지 보여주는 일반적인 하단 입구 믹서 설치의 일반적인 구조 레이아웃을 간략하게 설명합니다.
하단 입력 믹서 레이아웃 읽기
이 레이아웃에서는 모터가 탱크 아래에 위치하며 탱크 바닥의 기계적 밀봉을 통과하는 짧은 구동축으로 연결됩니다. 장착 플랜지는 전체 어셈블리를 용기에 고정하고 임펠러는 베이스 근처 탱크 내부에서 회전하여 배치를 통해 공정 액체를 위쪽으로 순환시킵니다. 이 밀접하게 결합된 구조는 다음을 정의하는 특징입니다. 하단 입구 믹서 이는 장비가 상단 입구 대안보다 수직 헤드룸이 덜 필요한 경향이 있는 이유 중 하나입니다.
하단 입구 믹서 및 측면 입구 믹서가 사용되는 경우
하단 입구 믹서는 위생적인 디자인, 부드러운 혼합 동작 및 작은 설치 공간을 중시하는 산업에서 자주 나타납니다. 반면에 측면 입구 믹서는 대용량 대량 저장 및 혼합 요구와 더 밀접하게 연관되어 있습니다. 아래 세로 막대형 차트는 공통 부문 전반에 걸친 일반적이고 정확하지 않은 사용 패턴을 보여줍니다.
는 하단 입구 믹서 for chemical tanks 부드러운 혼합이 선호되고 바닥 장착형 접근이 일상적인 유지 관리를 단순화하는 혼합, 중화 및 반응 용기에 대한 실용적인 옵션입니다. 마찬가지로, 하단 입구 믹서 for storage tanks 바닥 공간이 제한되어 있고 배관, 플랫폼 또는 기타 고정 장비로 인해 용기에 대한 상단 접근이 제한되는 경우에 종종 선택됩니다. 한편, 측면 입구 구성은 대량의 액체를 균일하게 혼합하는 것이 우선순위인 초대형 수처리 및 벌크 화학물질 저장 탱크에서 일반적으로 남아 있습니다.
점도, 고형물 현탁액 및 배치 크기 고려 사항
탱크 크기와 제품 점도는 제품을 비교할 때 가장 실용적인 두 가지 요소입니다. 하단 입구 믹서 사이드 엔트리 믹서로. 아래 선 차트는 일반적인 프로세스 엔지니어링 패턴을 기반으로 탱크 크기가 증가함에 따라 적합성이 어떻게 이동하는 경향이 있는지에 대한 일반적인 추세를 보여줍니다.
일반적으로 바닥 입구 믹서는 탱크 크기가 소형에서 중형으로 이동함에 따라 강력한 적합성을 유지하는 경향이 있는 반면, 측면 입구 믹서는 탱크 직경이 매우 커짐에 따라 점점 더 실용화되고 있습니다. 이는 주로 측벽 장착이 키가 큰 드라이브 어셈블리의 필요성을 피하고 대형 용기에 대한 외부 유지 관리 접근을 단순화하기 때문입니다.
다단계 비교
는 radar chart below brings several factors together at once, comparing shear control, cleaning ease, large-volume suitability, installation access, sanitary process fit, and footprint efficiency for both configurations.
종합해보면, 이러한 비교는 하단 입구 믹서 전단 제어, 세척 용이성 및 위생적인 공정 적합성 측면에서 선두에 있는 경향이 있는 반면 측면 입구 믹서는 대용량 적합성 측면에서 선두를 차지하는 경향이 있습니다. 어느 구성도 모든 요소에서 보편적으로 더 나은 것은 아니므로 믹서 유형을 특정 탱크 및 프로세스에 맞추는 것이 실용적인 접근 방식입니다.
청소 및 유지 관리의 차이점
일상적인 유지 관리 계획은 탱크 및 주변 바닥 공간을 기준으로 믹서 드라이브 및 씰의 위치에 따라 크게 좌우되는 경우가 많습니다.
- 하단 입구 믹서는 탱크 바닥에 씰을 배치하여 폐쇄 시스템 작동을 지원하고 일상적인 청소 주기 동안 제품이 노출될 가능성을 줄입니다.
- 측면 입구 믹서는 탱크 측벽에 씰을 배치하므로 기술자가 용기 아래 영역에 접근할 필요 없이 탱크 외부에서 드라이브와 씰을 정비할 수 있습니다.
- 하단 입구 믹서 설치는 모터 및 씰 하우징 서비스를 위해 탱크 아래에 접근 가능한 바닥 공간이나 작은 유지 보수 피트가 있는 경우가 많습니다.
- 측면 입구 믹서 설치에는 일반적으로 용기 아래가 아닌 탱크 측벽을 따라 빈 공간이 필요하므로 일부 시설의 레이아웃 계획을 단순화할 수 있습니다.
두 구성 모두 상대적으로 긴 서비스 간격을 지원하는 기계적 밀봉으로 설계할 수 있지만 실제 유지 관리 일정은 처리되는 제품, 작동 온도 및 배치 간 탱크 청소 빈도에 따라 다릅니다.
하단 입구 믹서와 측면 입구 믹서 중에서 선택하는 방법
는 following steps outline a practical way to work through the decision for a specific tank and process.
- 대구경 벌크 저장 탱크는 측면 입구 믹서를 선호하는 경향이 있는 반면, 중소형 공정 용기는 종종 하단 입구 믹서를 선호하므로 탱크 크기와 모양을 확인하십시오.
- 유제품, 화장품 또는 생명공학 응용 분야의 저전단 제제는 일반적으로 하단 투입 혼합기의 이점을 누리므로 제품 점도 및 전단 감도를 검토하십시오.
- 탱크 아래의 사용 가능한 바닥 공간과 탱크 측벽을 따라 있는 공간을 확인하십시오. 이는 종종 어떤 장착 스타일이 물리적으로 실용적인지를 결정하기 때문입니다.
- 밀폐되고 위생적인 처리 환경을 위해 하단 입구 믹서가 자주 선택되므로 청소 빈도와 위생 요구 사항을 고려하십시오.
- 서비스를 위해 탱크를 쉽게 배수할 수 있는지 또는 외부 측벽 접근이 선호되는지 여부를 포함하여 유지 관리 접근 요구 사항을 평가합니다.
- 특정 배치, 탱크 도면 및 공정 목표를 검토할 수 있는 자격을 갖춘 혼합 장비 공급업체와 임펠러 유형 및 장착 세부 사항을 논의하십시오.
무석 탑 믹서 장비 정보: 바텀 엔트리 믹서 제조업체
Wuxi Top Mixer Equipment Co., Ltd. was established in 2003, with its production base located in the Yangtze River Delta economic zone in Wuxi. As a 하단 입구 믹서 manufacturer , the company focuses on fluid, powder, and slurry mixing equipment, covering research, design, and production for a range of process industries. The organization is structured around dedicated divisions, including a powder and slurry mixing division, a biomass energy and environmental protection division, a food and pharmaceutical division, and a fine chemical mixing division, which allows engineering teams to focus on the specific requirements of each application area.
는 company designs and builds bottom-entry mixer systems alongside other mixing configurations for tanks used in food processing, chemical blending, and related industrial settings. Products are supplied to customers across mainland China as well as international markets including regions in North America, Europe, and Southeast Asia, supported by an experienced engineering team that works directly with customers on tank drawings, process conditions, and mixer selection.
Frequently Asked Questions
| Q1: What is a bottom entry mixer A bottom entry mixer is an industrial mixing device installed through the floor of a tank, with the impeller shaft entering from below rather than through the top or side wall. This design supports direct-drive operation and gentle, low-shear blending in process vessels. | Q2: What is a bottom entry agitator A bottom entry agitator refers to the same category of equipment as a bottom entry mixer, with the agitator shaft and impeller mounted at the tank base. The term agitator is commonly used interchangeably with mixer in process engineering. |
| Q3: How does a bottom entry mixer work 는 motor and seal assembly sit below or at the tank floor, connecting to a short shaft that extends into the vessel where the impeller rotates. This close-coupled arrangement can reduce vibration compared with longer top entry shafts. | Q4: What is a bottom mounted mixer used for A bottom mounted mixer is typically used for blending, homogenizing, and helping prevent settling of solids in low to medium viscosity liquids, commonly in dairy, cosmetics, and biotechnology applications. |
| Q5: What are the advantages of a bottom entry mixer Common advantages include a compact footprint, straightforward cleaning access, low-shear mixing for delicate formulations, and compatibility with closed tank systems and reduced headroom needs. | Q6: Where are bottom entry mixers used 는y are used across dairy processing, food and beverage production, cosmetics manufacturing, biotechnology, and select chemical processing tanks that need floor-mounted access. |
| Q7: Bottom entry mixer versus top entry mixer A top entry mixer enters from above with a longer shaft and roof-mounted support, while a bottom entry mixer enters from the floor with a shorter shaft and reduced headroom requirements. | Q8: Bottom entry versus side entry mixers A bottom entry mixer penetrates the tank floor and suits smaller, gentle mixing needs, while a side entry mixer penetrates the side wall near the bottom and suits large bulk storage tanks. |
| Q9: Is a bottom entry mixer suitable for high viscosity liquids Bottom entry mixers are generally better suited to low and medium viscosity liquids. Higher viscosity products often call for additional impeller and power review alongside this configuration. | Q10: Can a bottom entry mixer suspend solids Yes, a bottom entry mixer can help keep light to moderate density solids suspended, particularly in tanks with rounded or sloped bottoms that support even flow from the impeller near the floor. |
