자기 교반기 소개

자기 교반기 소개

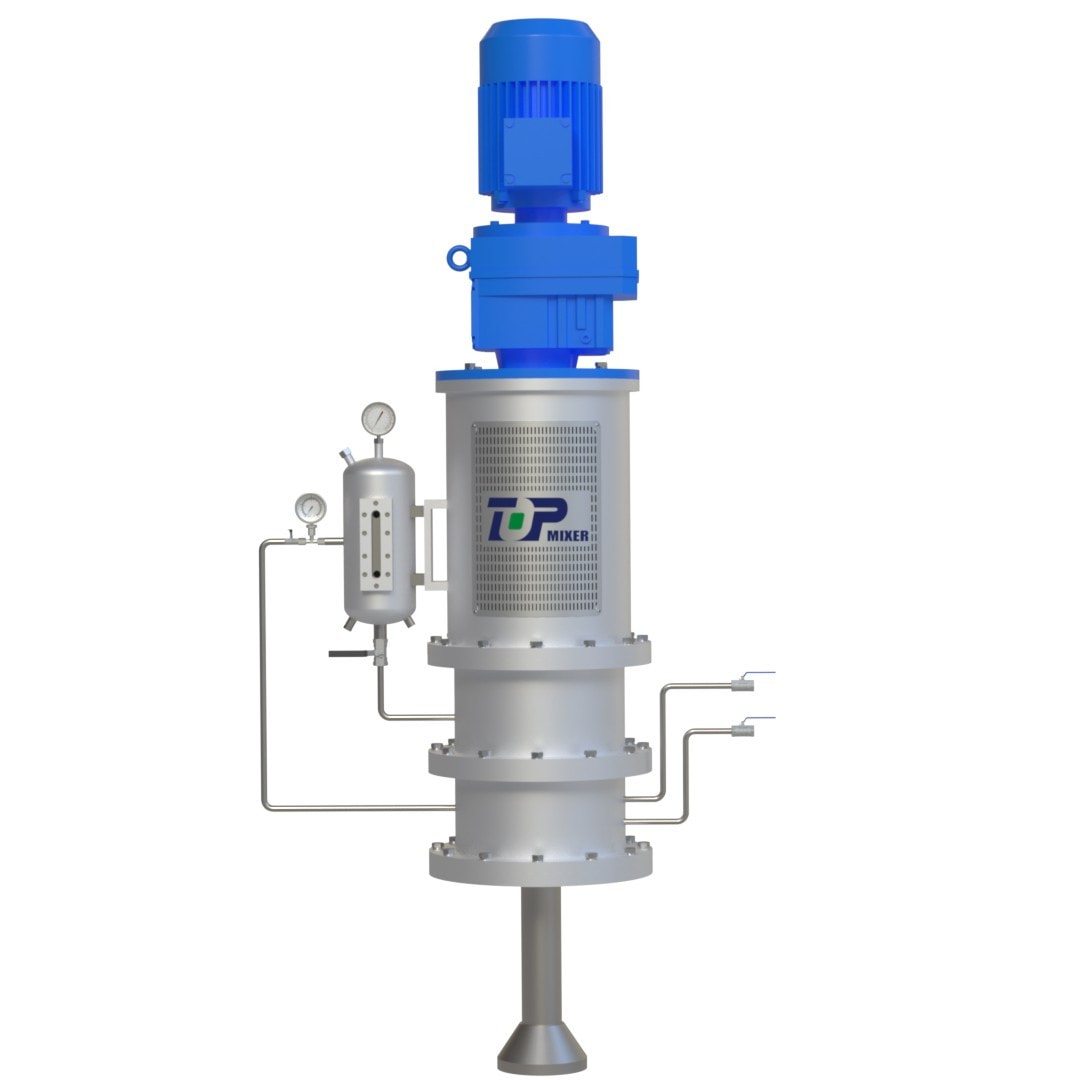

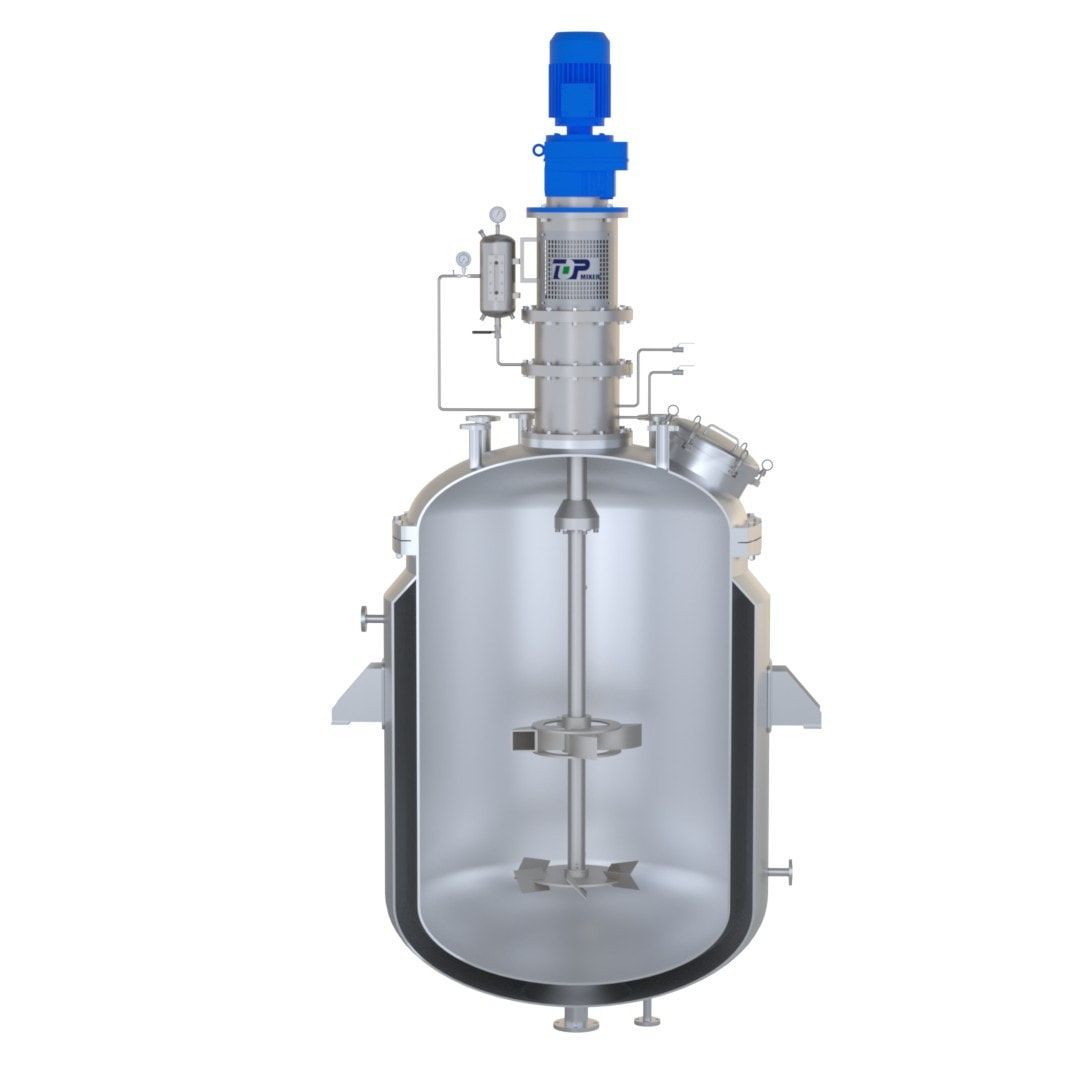

자기 상부 공급 교반기는 용기 상단에 자기 교반 암을 장착하는 교반 장치입니다. 그것은 실험실과 산업 생산에 널리 사용됩니다. 다음은 작동 원리, 기술적 특징 및 적용 시나리오를 포함하여 자기 상단 공급 교반기에 대한 간략한 소개입니다.

1. 작동 원리

자기 상단 공급 교반기의 작동 원리는 자기 결합을 기반으로 합니다. 핵심 구성 요소는 다음과 같습니다.

외부 자기 회 전자: 모터에 의해 회전하여 회전 자기장을 생성합니다.

내부 자기 회전자(교반): 용기 내부의 액체에 배치되어 외부 자기 회전자의 자기장의 영향을 받아 회전합니다.

절연 슬리브: 외부 자기 로터를 내부 자기 로터에서 분리하여 액체 누출을 방지하는 동시에 모터와 자기 시스템을 보호합니다.

모터가 외부 자기 회전자를 구동하여 회전시키면 외부 자기 회전자에 의해 생성된 회전 자기장이 절연 슬리브를 관통하여 내부 자기 회전자에 작용하여 동기식으로 회전하게 됩니다. 내부 자기 회전자의 회전은 액체를 구동하여 소용돌이를 형성함으로써 액체의 균일한 교반을 달성합니다.

2. 기술적 특징

비접촉 전송: 비접촉 전송은 자기 결합을 통해 이루어지며 기존 기계식 교반기의 샤프트 씰 누출 문제를 방지하며 특히 부식성 또는 고순도 액체를 처리하는 데 적합합니다.

뛰어난 밀봉 성능: 내부 및 외부 마그네틱 로터가 격리 슬리브에 의해 완전히 격리되어 있으므로 교반 과정에서 액체가 누출되지 않아 높은 안전성이 보장됩니다.

간편한 설치: 교반장치가 용기 상단에 설치되어 있어 설치 및 제거가 쉽고, 유지관리가 간편합니다.

광범위한 응용 분야: 다양한 점도의 액체를 처리할 수 있으며 필요에 따라 다양한 모양과 크기의 교반 막대를 선택할 수 있습니다.

낮은 전단력: 세포 배양 및 현탁액과 같이 전단력에 민감한 시료에 적합합니다.

에너지 절약 및 효율성: 자기 결합 변속기는 효율성이 높고 에너지 소비가 낮습니다.

3. 적용 시나리오

실험실: 용액 혼합, 용해 및 화학 반응과 같은 실험 작업에 사용되며 특히 무균 및 무공해 조건에 대한 요구 사항이 높은 실험에 적합합니다.

산업 생산: 화학, 제약, 식품 가공 등의 산업에서 고점도 액체를 교반하고 반응 용기에서 재료를 혼합하는 데 사용됩니다.

바이오의약품: 세포 배양, 바이오 발효 등의 공정을 위한 바이오리액터에 사용되어 무균 작동을 보장합니다.

4. 강점과 과제

장점:

누출 위험 없음: 자기 커플링은 기계적 씰의 누출 문제를 방지하고 안전성을 향상시킵니다.

간편한 작동: 설치 및 사용이 쉽고 유지 관리 비용이 저렴합니다.

높은 적용성: 다양한 액체 및 공정 조건에 적합합니다.

도전:

규모 확장의 과제: 대형 용기의 경우 자석 교반기의 제조 및 설치가 매우 어렵고 교반 샤프트에 대한 강도 및 안정성 요구 사항이 높습니다. 고점도 액체에 대한 제한된 교반 효과: 매우 고점도 액체를 취급할 때 교반 효율은 기계식 교반기보다 낮을 수 있습니다.

독특한 비접촉식 전달 방식과 효율적이고 안전한 교반 성능을 갖춘 자석 탑로드 교반기는 현대 실험실과 산업 생산에서 없어서는 안 될 장비가 되었습니다.

자기 바닥 교반 소개

자기 바닥 입구 믹서는 자기 구동 기술을 사용하는 혼합 장치입니다. 혼합 장치는 용기 바닥에 위치하며 비접촉 자기 결합 전달을 통해 교반 패들이 회전하여 액체의 균일한 혼합을 달성합니다. 다음은 자기 바닥 입구 믹서에 대한 자세한 소개입니다.

1. 작동 원리

자기 바닥 입구 믹서는 자성 재료의 반대 극 사이의 인력과 같은 극 사이의 반발 원리를 활용합니다. 외부 자기 구동 장치는 회전 자기장을 생성하고, 이로 인해 내부 교반 패들(또는 교반기)이 회전하게 됩니다. 그 작업 과정은 다음과 같습니다:

외부 자기 구동 장치(예: 전기 모터로 구동되는 자석)는 회전 자기장을 생성합니다.

내부 교반 패들(또는 교반기)은 자기 결합을 통해 외부 자기장과 동시에 회전합니다.

교반 패들의 회전으로 인해 용기 내부의 액체에 소용돌이가 형성되어 액체의 균일한 혼합이 이루어집니다.

2. 기술적 특징

누출 위험 없음: 자기 커플링 드라이브는 기계적 밀봉이 필요하지 않아 기존 기계적 밀봉의 누출 문제를 방지합니다. 독성, 유해성, 가연성, 폭발성 또는 고순도 물질을 취급하는 데 특히 적합합니다.

높은 청결도: 교반 장치는 용기 바닥에 위치하여 불감대를 줄이고 재료의 균일한 혼합을 보장하므로 높은 청결도가 요구되는 응용 분야에 적합합니다.

긴 수명 설계: 고성능 자석과 316L 스테인리스 스틸과 같은 내부식성 소재를 사용하여 장비의 수명을 연장합니다.

안전하고 신뢰할 수 있음: 동적 기계적 씰을 용접된 격리 슬리브를 사용하는 고정형 씰로 교체함으로써 기존 씰의 작동, 누출, 적하 및 누출 문제가 해결되었습니다.

매우 효율적인 혼합: 하단에 장착된 교반기는 순환 흐름을 좋게 만들어 혼합 효율을 향상시킵니다.

3. 적용 시나리오

자기 바닥 입구 믹서는 다음 분야에서 널리 사용됩니다.

제약 산업: GMP 표준을 충족하기 위해 약물 생산의 혼합, 반응 및 기타 공정에 사용됩니다.

생명공학: 생물 발효 및 세포 배양과 같은 공정에서 무균 작동을 보장합니다.

식품 및 음료 산업: 제품 품질과 안전을 보장하기 위해 식품 가공에서 교반 및 혼합에 사용됩니다.

화학 산업: 정밀 화학제품 생산 시 혼합 및 반응에 사용됩니다.

4. 강점과 과제

장점:

누출 위험이 없으며 안전성이 높습니다.

청결도가 높아 위생 요구 사항이 높은 산업에 적합합니다.

긴 수명 설계로 유지 관리 비용이 절감됩니다.

도전:

고점도 재료의 경우 혼합 효율이 기계식 교반기만큼 좋지 않을 수 있습니다.

장비 비용이 상대적으로 높습니다.

누출이 없고 매우 깨끗하며 긴 사용 수명을 갖는 고유한 특성을 지닌 자기 바닥 입구 믹서는 제약, 생명 공학, 식품 및 화학과 같은 산업에서 중요한 역할을 하며 현대 산업 생산에 없어서는 안 될 장비 중 하나입니다.
