홈 / 제품 / 기계적 밀봉 / 2004, 2005, 2006 더블 엔드 메카니컬 씰

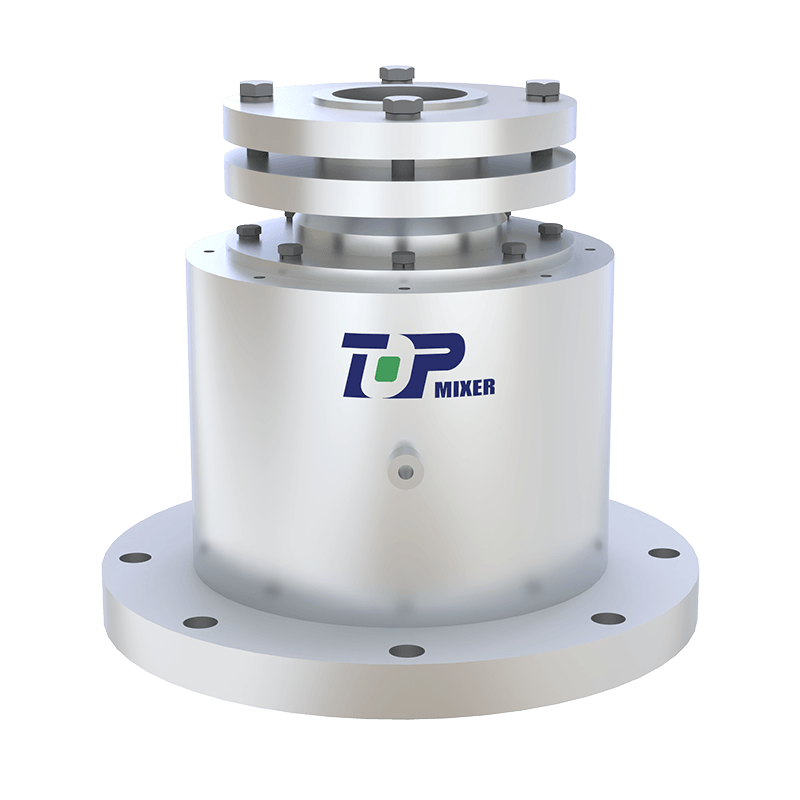

2004, 2005, 2006 더블 엔드 메카니컬 씰

견적 요청
임펠러 구성
비고
제품 매개변수

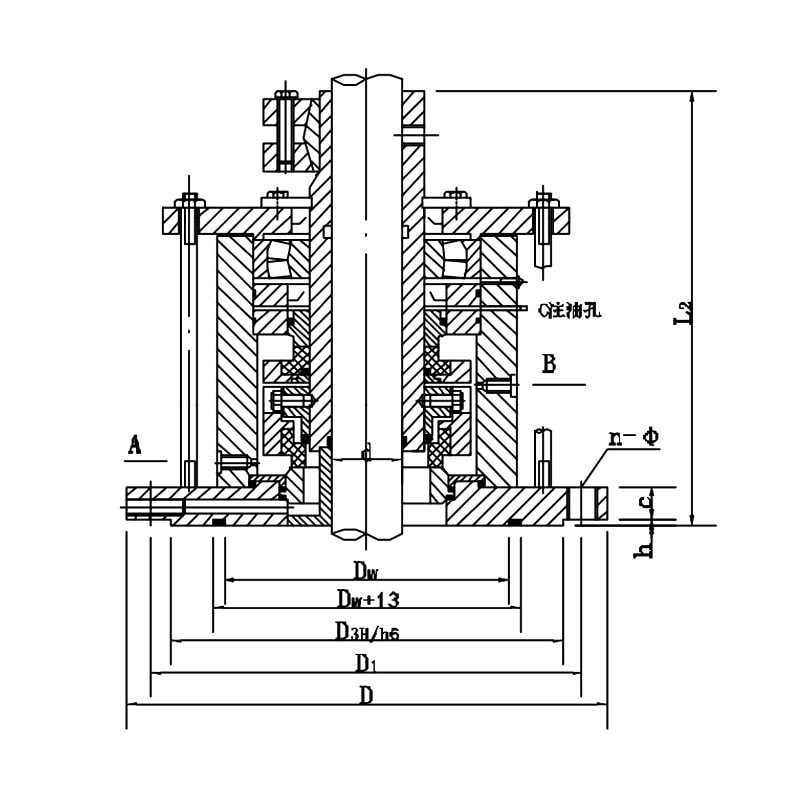

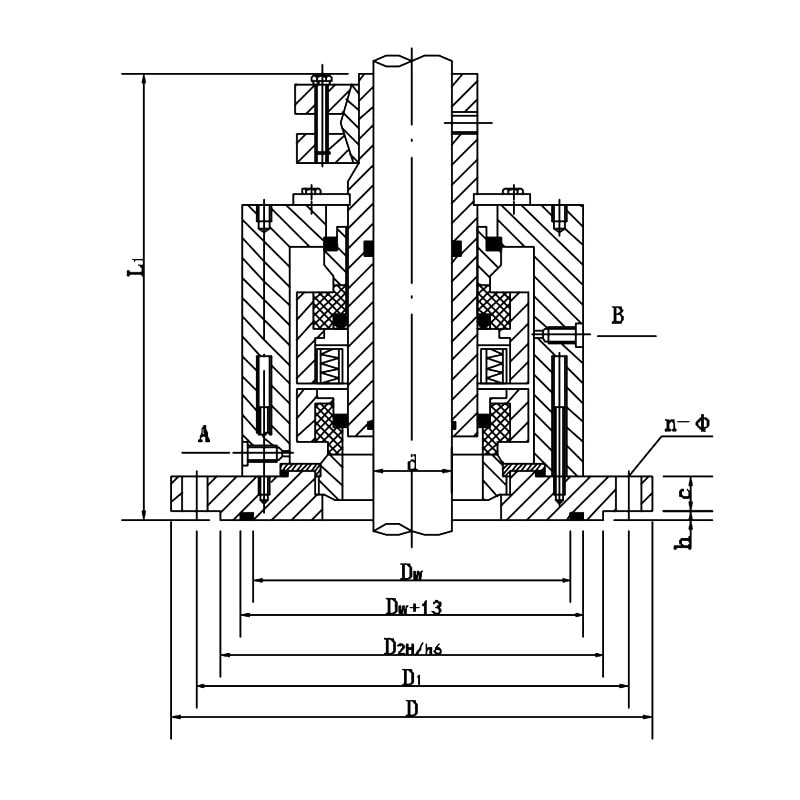

2004년 및 2005년 메카니컬 씰 설치 치수

d 30~40 45~55 60~70 75~85 90~100 110~130 140~160
D 175 240 240 275 305 330 395
D1 145 210 210 240 270 295 350
D2 110 176 176 204 234 260 313
뒤 85 140 140 180 200 220 270
n-∅ 4-∅18 8-∅18 8-∅18 8-∅22 8-∅22 8-∅22 12-∅22
L1 148 160 160 170 180 200 205
L2 215 230 260 280 280 305 310
C 24 26 26 28 30 32 34
h 6 6 6 6 6 6 6

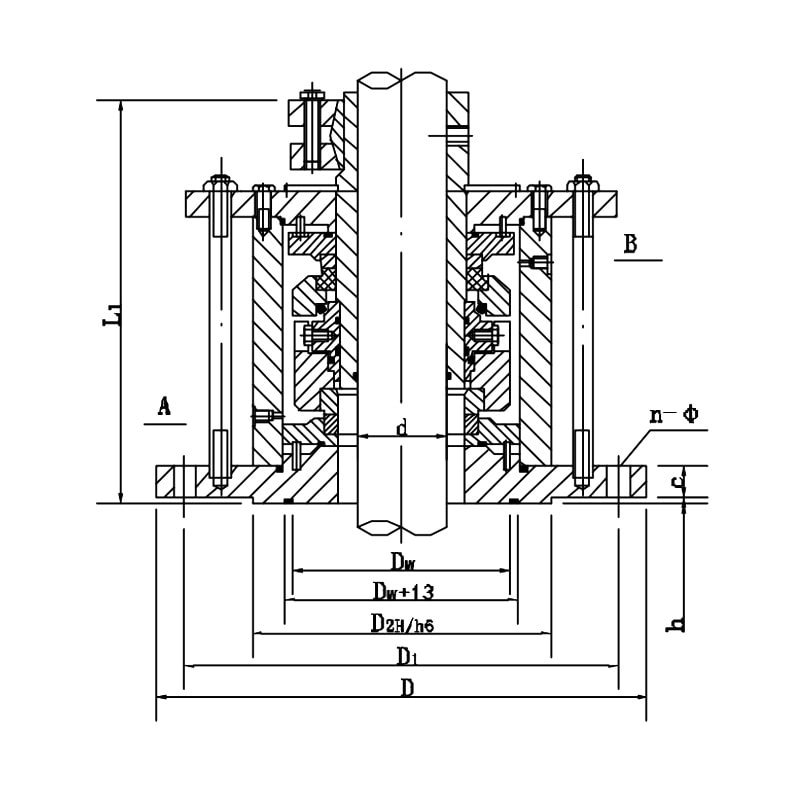

2006 메카니컬 씰 설치 치수

d 30~40 45~55 60~70 75~85 90~100 110~130 140~160
D 200 240 255 295 305 330 395
D1 170 210 225 260 270 295 350
D2 130 176 176 204 234 260 313
뒤 100 140 140 180 200 220 270
n-∅ 4-∅18 8-∅18 8-∅18 8-∅22 8-∅22 8-∅22 12-∅22
L1 160 170 170 180 180 200 260
Lz 215 230 260 280 280 305 310
C 26 28 28 30 32 34 36
h 6 6 6 6 6 6 6
