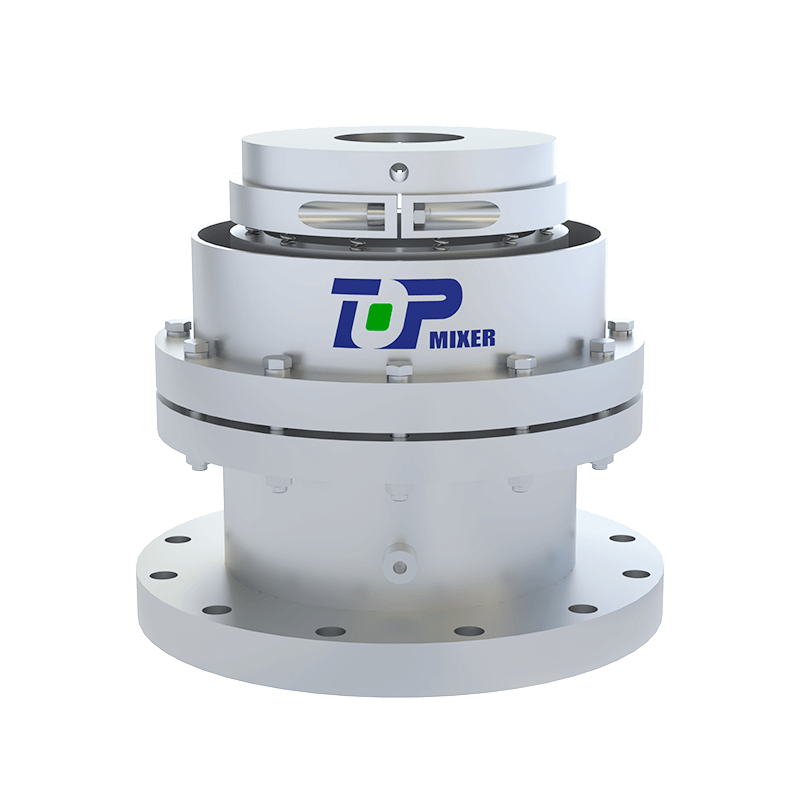

원자로용 유형 212 단일 엔드 기계적 씰

이 일련의 씰은 유리 라이닝 반응기에서 가장 널리 사용되는 기계적 씰로, 다양한 작동 조건의 요구 사항을 충족하기 위해 다양한 재료와 단면 조합을 허용합니다.
견적 요청
임펠러 구성

이 일련의 씰은 유리 라이닝 반응기에서 가장 널리 사용되는 기계적 씰로, 다양한 작동 조건의 요구 사항을 충족하기 위해 다양한 재료와 단면 조합을 허용합니다.

비고

실행 매개변수

구조: 편단면, 소형 스프링, PTFE 주름관형
압력: ≤0.6MPa
온도: -40~150℃
속도: ≤500rpm
샤프트 직경: 30~150mm
매체: 황산, 질산, 유기산 등 부식성이 강한 매체(부유입자 없음)

제품 매개변수

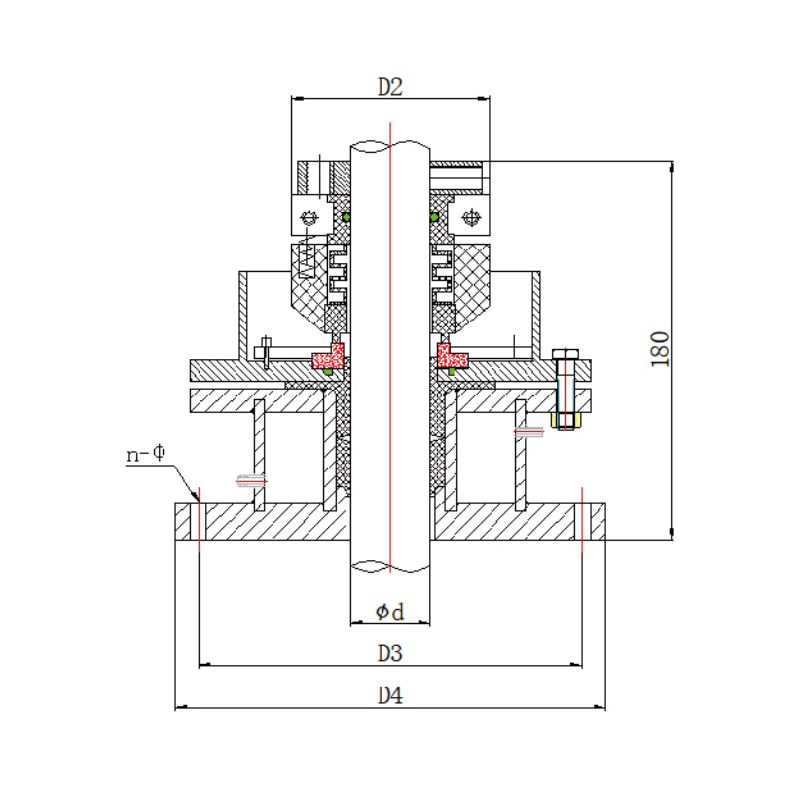

69 표준 설치 치수

d D₁ D² D₃ n-Φ
42 90 140 170 6-Φ16
50 100 170 200 8-Φ16
60 110 190 220 10-Φ16
70 120 250 280 16-Φ16
76 130 250 280 16-Φ16
80 130 250 280 16-Φ16
89 140 250 280 16-Φ16
95 150 300 330 20-Φ16


79 표준 설치 치수

d D₁ D² D₃ n-Φ
40 90 130 160 4-Φ18
50 100 150 185 4-Φ18
65 115 170 205 4-Φ18
80 130 200 235 8-Φ18
95 150 200 235 8-Φ18
102 150 255 290 8-Φ18
89 140 250 280 16-Φ16
95 150 300 330 20-Φ16


91 표준 설치 치수

d D₁ D² D₃ n-Φ
40 90 130 160 4-Φ18
50 100 150 190 4-Φ18
65 115 170 210 4-Φ18
80 130 200 240 8-Φ18
95 150 225 265 8-Φ18
110 165 280 320 8-Φ18
125 180 280 320 8-Φ18
140 195 335 375 12-Φ18
